WARICUT Sonderbaureihen

Die WARICUT®-Technologie beinhaltet auch komplexe Bearbeitungszentren. Im folgenden Beispiel stellen wir Ihnen unser robotergestütztes, rotatorisches Hochdruckreinigungssystem – Typ HWR/1-3D vor.

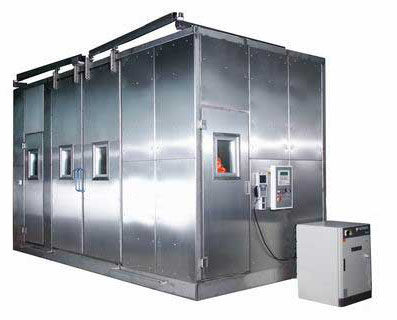

mtu_geschlossen

Abmessungen

Länge: ca. 5500 mm | Breite: ca. 2900 mm | Höhe: ca. 3200 mm

mtu_geschlossen_detail

mtu_geschlossen_2s

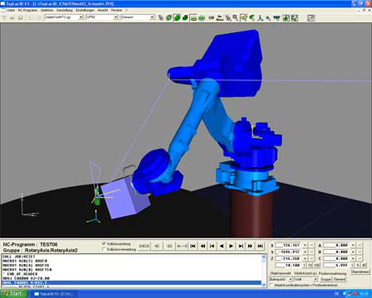

3D – Roboter-Programmiersystem

  • Erstklassige Bearbeitungsergebnisse durch umfassende, anwendungsorientierte CAD/ CAM Funktionen
  • Zeitsparendes und produktives Arbeiten durch komplette Integration der Prozesskette vom CAD über NC-Programmierung bis hin zur kollisionsbetrachtenden Simulation
  • Reibungsloser Ablauf der Arbeiten durch leistungsfähige CAD-Schnittstellen
  • Bedienerfreundliches System durch intuitive Anordnung der Funktionalitäten

Beschreibung

Die Einhausung des robotergestützten Reinigungssystems basiert auf einer verwindungssteifen Edelstahlkonstruktion mit schalldämmender Isolierung (~75 dB/A) und ist in zwei Bereiche unterteilt:

Reinigungsbereich

Hier werden Werkstücke auf einem CNC-gesteuerten, schwenkbaren Rundtisch aufgespannt und dann mittels Industrieroboter gereinigt.

Der Rotationsreinigungskopf ist mit bis zu 10 Wasserdüsen ausgestattet, die von zwei Hochdruck­pumpen mit je 75 kW und einer Gesamtfördermenge von 15,2 l /min bei einem Druck von 3.800 bar versorgt werden.



Servicebereich

In diesem Bereich sind das Entschlammungssystem sowie die Entfeuchtungsanlage integriert.

Anlagenkomponenten

  • Einhausung in Edelstahlausführung
  • Industrieroboter
  • CNC-Rundtisch
  • Rotationsreinigungskopf
  • Standardreinigungskopf
  • integrierte Krananlage
  • Hochdruckpumpen
  • Wasserreinigungssystem
  • Entfeuchtungsanlage
