WARICUT HWE
Die WARICUT® Baureihe HWE ist die neuste Entwicklung aus dem Hause H.G. Ridder
GmbH. Den HWE-Maschinentyp haben wir das erste Mal auf der Euroblech 2004 in
Hannover präsentiert – das neue Konzept wurde von unseren Kunden und
Interessenten ausgesprochen gut angenommen.
Der Schritt zu einer weiteren Baureihe im Bereich der Flachbettmaschinen neben
der WARICUT® HWM war notwendig, um auch der regen Anfrage aus Übersee gerecht
zu werden. Denn erst mit der WARICUT® HWE ist es möglich, den Maschinenrahmen
in einzelne Komponenten zu zerlegen. Die Vorteile einer solchen Konstruktion
liegen natürlich direkt auf der Hand:
- kurze Demontage- und Montagezeiten des Maschinenrahmens
- einfache und platzsparende Möglichkeit der Verschiffung auch größerer
Maschinen in Standard-Überseecontainern
Dabei müssen Sie natürlich nicht auf die gewohnte Qualität
und Präzision unserer Maschinen verzichten!
Der wesentliche Unterschied zur HWM liegt, neben dem zerlegbaren Rahmen, im
Antrieb des Portals. Für diese beiden Achsen wurde auf Präzisions-Zahnstangen
zurückgegriffen, alle anderen Achsen werden weiterhin durch Kugelgewindespindeln
bewegt.

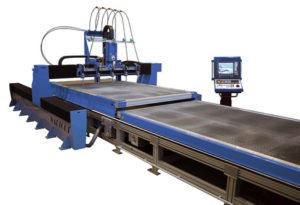

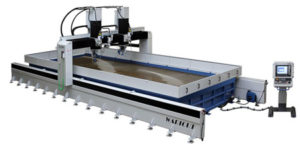

Außerdem werden durch Verwendung von Zahnstangen große Maschinenlängen
auch im Flachbettbereich möglich, die sich mit Kugelgewindespindeln nur
mit extrem hohem Aufwand realisieren lassen.

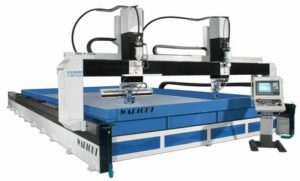

Maschinenrahmen und Schneidbecken sind bei allen Typen generell getrennt,
um thermische Einflüsse auf die Maschinengeometrie durch Erwärmung
des Schneidbeckens auszuschließen.

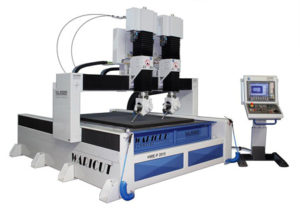

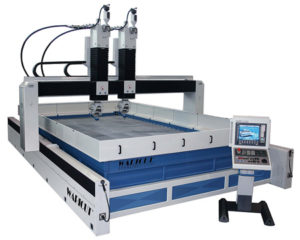

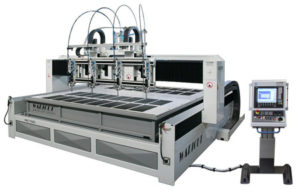

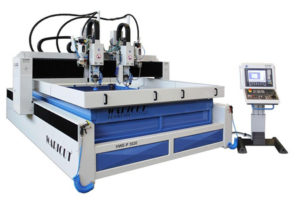

Jede Maschine wird individuell nach Kundenwunsch als Einzel- oder Mehrkopfanlage
in 2D oder 3D (oder einer Kombination) aufgebaut. Zudem stehen natürlich
interessante weitere Ausstattungsmöglichkeiten zur Wahl.
Durch die modulare Bauweise unserer Anlagen kann jede der von H.G. Ridder GmbH
angebotenen, optionalen Funktionen nachgerüstet werden.
Wünschen Sie eine Beratung? Wir erstellen Ihnen gerne ein Angebot für
die Maschine Ihrer Wahl!
| Der Maschinentyp HWE ist
in folgenden Größen erhältlich: |
| X
(mm) |
Y (mm) |
| 1200 |
1200 |
|
| 1550 |
2050 |
| 2050 |
1550 |
3050 |
4050 * |
|
| 3050 |
2050 |
3050 |
4050 * |
5050 * |
| 4050 |
2050 |
3050 |
4050 * |
5050 * |
| 6050 |
2050 |
3050 |
4050 * |
5050 * |
| 9050 |
2050 |
3050 |
4050 * |
5050 * |
| 12050 |
2050 |
3050 |
4050 * |
5050 * |
| 15050 |
2050 |
3050 |
4050 * |
5050 * |
| 18050 |
2050 |
3050 |
4050 * |
5050 * |
| 21050 |
2050 |
3050 |
4050 * |
5050 * |
| Maschinenmaße (HWE-P) |
|
| Positionsabweichung
PA |
<± 0,020 mm |
| mittlere Positionsstreubreite
PS |
<± 0,015 mm |
| Hub Schneidekopfachse (Z) |
200 mm (2D)
300 mm (3D)
300 / 650 mm (3D)
400 / 750 (3D) |
| Nach
VDI/DGQ3441 enthält die Positionsabweichung systematische Fehler (z.B.
Geometriefehler), während die mittlere Positionsstreubreite nur zufällige
Fehler erfasst. Die Angeaben beziehen sich auf eine Messlänge von
1 Meter (RT=20°+1°C) |
|
|
|
